車いす用階段昇降機 BCリフト

どんな曲がりにも対応出来る究極モデル。

  • SEC9
  • SEC9

■仕様(本体仕様 ストレート・カーブ共通)

乗り込み口 前後2箇所(オプションにて前後側面の3箇所)
プラットフォーム寸法 標準:750×900/800×1,000/800×1,250
 オプション:550×900(mm)
定員 1名(車いす専用)
最大積載量 180kg
設置階段角度 0度〜45度
本体材質 スチール製骨材+アルミ製外装材+ABS樹脂外素材

□カーブタイプ駆動

駆動方式 上下2台のラックピニオン方式 1.1kw交流モーター
  +インバーター制御 ソフトスタート付
制動方式 通電開の電磁ブレーキ+2台のウォーム減速機
ドライブユニット レール内収納のドライブユニット(スライドシュー、ガイドシュー)
  +スタピライザー
昇降速度 約7m/min
電源 AC200V 単相 10A(AC100Vの場合はトランスにて対応)
  及び3種アース
対応法規(日本) 建築基準法施工令 構造、制御器の大臣認定
対応法規(海外) CE BS Tuv SA ISO9386-4

■特徴

  • SEC9
  • カーブ型の駆動部は、世界初”インターナルドライブシステム”を採用しました
    デンマークのBClift社が、6年の歳月をかけて開発した世界初の機構です。駆動部をレールの中に保持していますので、レール表面が汚れません。レールを手すり代わりに利用でき、座っても衣服が汚れることがありません。2台のラックピニオン、ウォーム減速機及び、スタピライザーの組み合わせで安定した乗り心地です。安定性についても2台のウォーム減速機を保有している為、1台が故障してもしっかり期待をレールへ保持し、落下の危険はありません。カーブレールの最小回転半径は202mmです。折り返し階段での省スペースに貢献します。

SEC9
屋内、屋外兼用の仕様です
北欧の気候で安定した動作確認を行っていますので、北海道のような寒冷地でも安心してご利用いただけます。

SEC9 日本の家屋事情も考慮しました
日本で販売するにあたり、大臣認定仕様として細幅のプラットホームの使用を可能にしました。(個人使用目的)


  • SEC9
  • SEC9
  • 安全機能(ストレート、カーブ型共通)と動作概要

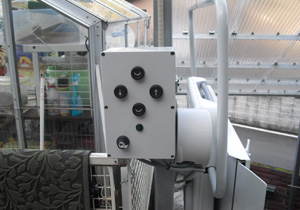

    1.電源投入はキースイッチで行います。
    2.基本的な操作は、押しボタンの押し続けで作動し、押しボタンを離すと即座に停止します。
    3.カゴの中に非常用停止スイッチを設けています。
    4.ご使用の際はプラットホーム開の押しボタンで自動的にプラットホームが開き、乗り込みの準備ができます。
    5.進行方向へ操作レバーを倒すと、自動的にバリアアームが閉まり、走行を開始します。
    6.走行中に進行側の渡しフラップやかごの底板に障害物が接触すると直ちにリフトは停止します。
    7.地震時などの思わぬ災害時でも、主導でバリアアームの開閉ができ利用者を即座に救出できます。
    8.バリアアームはアーム閉の作動中に障害物に接触すると停止します。
